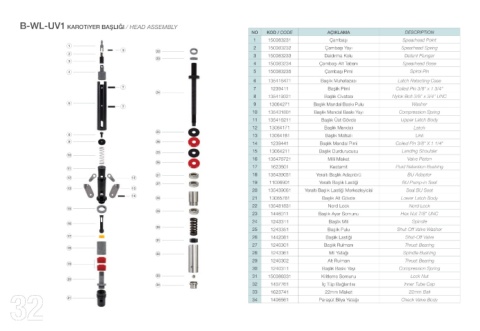

B-WL-UV1 KAROTiYER BAŞLIĞI / HEAD ASSEMBLY B-WL-UV1 KOMPLE KAROTiYER / CORE BARREL
NO KOD / CODE AÇIKLAMA DESCRIPTION
1 150083231 Çambaşı Spearhead Point
2 150083232 Çambaşı Yayı Spearhead Spring
3 150083233 Daldırma Kolu Detent Plunger
4 150083234 Çambaşı Alt Tabanı Spearhead Base
5 150083235 Çambaşı Pimi Spirol Pin
6 135416471 Başlık Muhafazası Latch Retacting Case
7 1239411 Başlık Pimi Coiled Pin 3/8" x 1 3/4"
8 135419321 Başlık Civatası Nylok Bolt 3/8" x 3/4" UNC
9 13064271 Başlık Mandal Baskı Pulu Washer
10 135431801 Başlık Mandal Baskı Yayı Compression Spring NO KOD / CODE AÇIKLAMA DESCRIPTION
11 135416211 Başlık Üst Gövde Upper Latch Body 1 135440121 B-WL-UV1 Karotiyer Başlığı B-WL-UV1 Head Assy
12 13064171 Başlık Mandalı Latch 1243561 B-WL İç Tüp 1.5m B-WL Inner Tube 1.5m
2
13 13064181 Başlık Mafsalı Link 1243391 B-WL İç Tüp 3m B-WL Inner Tube 3m
2
14 1239441 Başlık Mandal Pimi Coiled Pin 3/8" X 1 1/4" 1248311 B-WL Segman Ringi B-WL Stop Ring
3
15 13064211 Başlık Durdurucusu Landing Shoulder 1243421 B-WL Segman B-WL Core Lifter
4
16 135476721 Milli Misket Valve Piston
5 1248301 B-WL Segman Yuvası B-WL Core Lifter Case
17 1623801 Kestamit Fluid Retention Bushing 6 135454011 B-WL Zırh B-WL Locking Coupling
18 135439051 Yeraltı Başlık Adaptörü BU Adaptor 7 135467041 B-WL Zırhaltı B-WL Adaptor Coupling
19 11006901 Yeraltı Başlık Lastiği BU Pump-in Seal 8 1243451 B-WL Durdurucu Bilezik B-WL Landing Ring
20 135439061 Yeraltı Başlık Lastiği Merkezleyicisi Seal BU Seat 1243571 B-WL Dış Tüp 1.5m B-WL Outer Tube 1.5m
21 13065781 Başlık Alt Gövde Lower Latch Body 9 1243461 B-WL Dış Tüp 3m B-WL Outer Tube 3m
22 135481831 Nord Lock Nord Lock 9 1444061 B-WL Merkezleme Sarısı B-WL Inner Tube Stabilizer
23 1446011 Başlık Ayar Somunu Hex Nut 7/8" UNC 10
24 1243311 Başlık Mili Spindle 11 1243481 B-WL Portkron B-WL Reaming Shell
25 1243351 Başlık Pulu Shut-Off Valve Washer
26 1442081 Başlık Lastiği Shut-Off Valve
27 1240301 Başlık Rulmanı Thrust Bearing
28 1243361 Mil Yatağı Spindle Bushing
29 1240302 Alt Rulman Thrust Bearing
30 1240311 Başlık Baskı Yayı Compression Spring
31 150086331 Kilitleme Somunu Lock Nut
32 1407761 İç Tüp Bağlantısı Inner Tube Cap
22mm Misket
22mm Ball
33 1623741 Paraşüt Bilya Yatağı Check Valve Body
32 34 33
1406561
