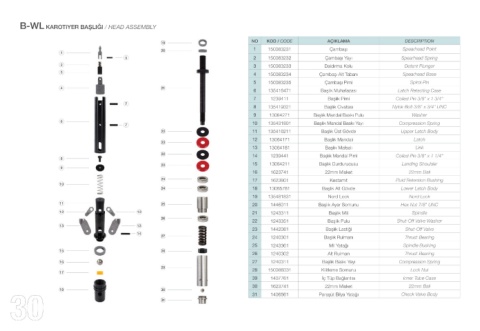

B-WL KAROTiYER BAŞLIĞI / HEAD ASSEMBLY B-WL KOMPLE KAROTiYER / CORE BARREL

NO KOD / CODE AÇIKLAMA DESCRIPTION
1 150083231 Çambaşı Spearhead Point
2 150083232 Çambaşı Yayı Spearhead Spring
3 150083233 Daldırma Kolu Detent Plunger
4 150083234 Çambaşı Alt Tabanı Spearhead Base
5 150083235 Çambaşı Pimi Spirol Pin
6 135416471 Başlık Muhafazası Latch Retacting Case
7 1239411 Başlık Pimi Coiled Pin 3/8" x 1 3/4"
8 135419321 Başlık Civatası Nylok Bolt 3/8" x 3/4" UNC
9 13064271 Başlık Mandal Baskı Pulu Washer NO KOD / CODE AÇIKLAMA DESCRIPTION
10 135431801 Başlık Mandal Baskı Yayı Compression Spring 1 135422921 B-WL Karotiyer Başlığı B-WL Head Assy
11 135416211 Başlık Üst Gövde Upper Latch Body 2 1243561 B-WL İç Tüp 1.5m B-WL Inner Tube 1.5m
12 13064171 Başlık Mandalı Latch 2 1243391 B-WL İç Tüp 3m B-WL Inner Tube 3m
13 13064181 Başlık Mafsalı Link 3 1248311 B-WL Segman Ringi B-WL Stop Ring
14 1239441 Başlık Mandal Pimi Coiled Pin 3/8" x 1 1/4" 4 1243421 B-WL Segman B-WL Core Lifter
15 13064211 Başlık Durdurucusu Landing Shoulder 5 1248301 B-WL Segman Yuvası B-WL Core Lifter Case
16 1623741 22mm Misket 22mm Ball 6 135454011 B-WL Zırh B-WL Locking Coupling
17 1623801 Kestamit Fluid Retention Bushing 7 1248331 B-WL Zırhaltı B-WL Adaptor Coupling
18 13065781 Başlık Alt Gövde Lower Latch Body 8 1243451 B-WL Durdurucu Bilezik B-WL Landing Ring
19 135481831 Nord Lock Nord Lock 9 1243571 B-WL Dış Tüp 1.5m B-WL Outer Tube 1.5m
20 1446011 Başlık Ayar Somunu Hex Nut 7/8" UNC 9 1243461 B-WL Dış Tüp 3m B-WL Outer Tube 3m
21 1243311 Başlık Mili Spindle 10 1444061 B-WL Merkezleme Sarısı B-WL Inner Tube Stabilizer
22 1243351 Başlık Pulu Shut-Off Valve Washer 11 1243481 B-WL Portkron B-WL Reaming Shell
23 1442081 Başlık Lastiği Shut-Off Valve
24 1240301 Başlık Rulmanı Thrust Bearing
25 1243361 Mil Yatağı Spindle Bushing
26 1240302 Alt Rulman Thrust Bearing
27 1240311 Başlık Baskı Yayı Compression Spring
28 150086331 Kilitleme Somunu Lock Nut
39 1407761 İç Tüp Bağlantısı Inner Tube Case
22mm Ball
22mm Misket
30 1623741 Paraşüt Bilya Yatağı Check Valve Body
1406561
30 31
31
