Page 38 - Besson Katalog

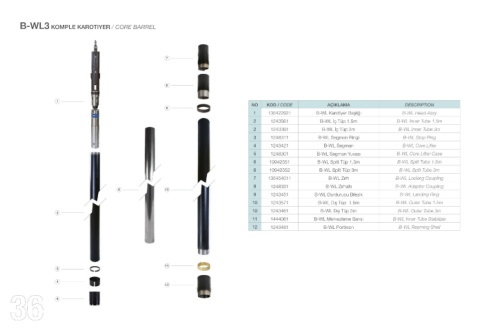

B-WL3 KOMPLE KAROTiYER / CORE BARREL B-WL OVERSHOT / OVERSHOT

NO KOD / CODE AÇIKLAMA DESCRIPTION NO KOD / CODE AÇIKLAMA DESCRIPTION
1 135422921 B-WL Karotiyer Başlığı B-WL Head Assy 1 270438 Halat Bağlama Takımı Eye Bold Assembly
2 1243561 B-WL İç Tüp 1.5m B-WL Inner Tube 1.5m 2 276784 Üst Gövde Cable Swivel Body
2 1243391 B-WL İç Tüp 3m B-WL Inner Tube 3m 3 276766 Overshot Mili Jar Staff
3 1248311 B-WL Segman Ringi B-WL Stop Ring 4 276768 Overshot Mil Tüpü Jar Tube
4 1243421 B-WL Segman B-WL Core Lifter 5 270767 Overshot Mil Somunu Hex Nut
5 1248301 B-WL Segman Yuvası B-WL Core Lifter Case 6 270768 Kilit Mekanizma Tapası Locking Cap
6 19942551 B-WL Split Tüp 1.5m B-WL Split Tube 1.5m 7 276769 Kilit Mekanizma Yayı Locking Spring
6 19942552 B-WL Split Tüp 3m B-WL Split Tube 3m 8 276765 Kilit Mekanizma Kabı Sleeve
7 135454011 B-WL Zırh B-WL Locking Coupling 9 276762 Overshot Başlığı Overshot Head
8 1248331 B-WL Zırhaltı B-WL Adaptor Coupling 10 276722 Bilya Baskı Compression Spring
9 1243451 B-WL Durdurucu Bilezik B-WL Landing Ring 11 270002 Bilya Steel Ball
10 1243571 B-WL Dış Tüp 1.5m B-WL Outer Tube 1.5m 12 270669 Overshot Mandal Yayı Compression Spring
10 1243461 B-WL Dış Tüp 3m B-WL Outer Tube 3m 13 276676 Overshot Mandal Lifting Dog
11 1444061 B-WL Merkezleme Sarısı B-WL Inner Tube Stabilizer 14 276767 Overshot Mandal Pimi Plain Pin
12 1243481 B-WL Portkron B-WL Reaming Shell 15 276757 Kilitleme Pimi Locking Pin

36 37
