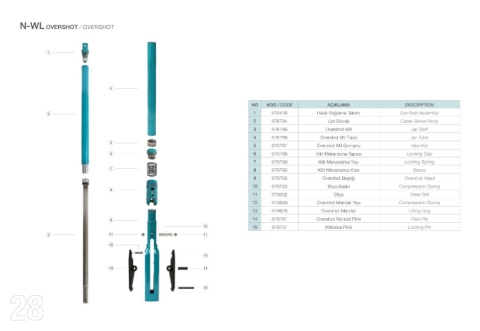

N-WL OVERSHOT / OVERSHOT N-WL-U OVERSHOT / OVERSHOT

NO KOD / CODE AÇIKLAMA DESCRIPTION
1 670438 Halat Bağlama Takımı Eye Bold Assembly
2 676784 Üst Gövde Cable Swivel Body NO KOD / CODE AÇIKLAMA DESCRIPTION
3 676766 Overshot Mili Jar Staff 1 225991 Halat Bağlama Aparatı Cable Eye Swivel
4 676768 Overshot Mil Tüpü Jar Tube 2 235478491 N-WL Yeraltı Overshot Üst Gövdesi N-WL-U Overshot Upper Body
5 670767 Overshot Mil Somunu Hex Nut 3 250034321 N-WL-U Lastik Pump-in Seal N-WL-U
6 670768 Kilit Mekanizma Tapası Locking Cap 4 235439491 N-WL-U Yeraltı Lastik Yatağı N-WL-U Seal Seat
7 676769 Kilit Mekanizma Yayı Locking Spring 5 3623741 22mm Misket Ball 22mm
8 676765 Kilit Mekanizma Kabı Sleeve 6 3623801 Kestamit Indicator Bushing
9 676762 Overshot Başlığı Overshot Head 7 235478511 N-WL-U Overshot Başlığı N-WL-U Overshot Head
10 676722 Bilya Baskı Compression Spring 8 235420271 Overshot Mandal Yayı Lifting Dog Spring
11 670002 Bilya Steel Ball 9 235405291 Overshot Mandalı Lifting Dog
12 670669 Overshot Mandal Yayı Compression Spring 10 250084301 Dolu Pim 1/2" x 15/16” Press Fit Pin 1/2" x 15/16”
13 676676 Overshot Mandal Lifting Dog 11 250080041 Pim 1/4” x 1-3/4” Coiled Pin 1/4” x 1-3/4”
14 676767 Overshot Mandal Pimi Plain Pin
15 676757 Kilitleme Pimi Locking Pin
