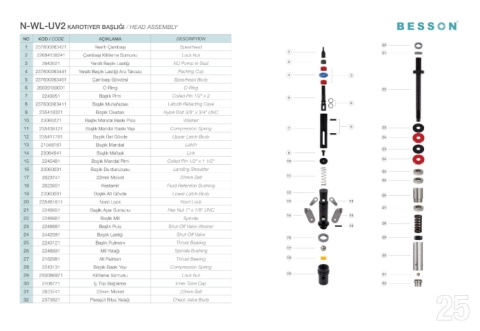

N-WL-UV1 KOMPLE KAROTiYER / CORE BARREL N-WL-UV2 KAROTiYER BAŞLIĞI / HEAD ASSEMBLY

NO KOD / CODE AÇIKLAMA DESCRIPTION
1 237600063421 Yearltı Çambaşı Spearhead
2 22684138241 Çambaşı Kilitleme Somunu Lock Nut
3 2643021 Yeraltı Başlık Lastiği NU Pump-in Seal
4 237600063441 Yeraltı Başlık Lastiği Ara Takozu Packing Cup
5 237600063461 Çambaşı Gövdesi Spearhead Body
6 26639189001 O-Ring O-Ring
7 2243051 Başlık Pimi Coiled Pin 1/2" x 2
8 237600063411 Başlık Muhafazası Latcdh Retacting Case
NO KOD / CODE AÇIKLAMA DESCRIPTION 9 235419321 Başlık Civatası Nylok Bolt 3/8" x 3/4" UNC
1 235486251 N-WL-UV1 Karotiyer Başlığı N-WL-UV1 Head Assy 10 23060221 Başlık Mandal Baskı Pulu Washer
2 2249091 N-WL İç Tüp 1.5m N-WL Inner Tube 1.5m 11 235438121 Başlık Mandal Baskı Yayı Compression Spring
2 224891 N-WL İç Tüp 3m N-WL Inner Tube 3m 12 235417781 Başlık Üst Gövde Upper Latch Body
3 2248931 N-WL Segman Ringi N-WL Stop Ring 13 21048161 Başlık Mandalı Latch
4 2248941 N-WL Segman N-WL Core Lifter 14 23064541 Başlık Mafsalı Link
5 2248921 N-WL Segman Yuvası N-WL Core Lifter Case 15 2245481 Başlık Mandal Pimi Coiled Pin 1/2" x 1 1/2"
6 235461901 N-WL Zırh N-WL Locking Coupling 16 23060091 Başlık Durdurucusu Landing Shoulder
7 235467061 N-WL Zırhaltı N-WL Adaptor Coupling 17 2623741 22mm Misket 22mm Ball
8 2248971 N-WL Durdurucu Bilezik N-WL Landing Ring 18 2623801 Kestamit Fluid Retention Bushing
9 2249101 N-WL Dış Tüp 1.5m N-WL Outer Tube 1.5m 19 23060081 Başlık Alt Gövde Lower Latch Body
9 2248981 N-WL Dış Tüp 3m N-WL Outer Tube 3m 20 235481611 Nord Lock Nord Lock
10 2444071 N-WL Merkezleme Sarısı N-WL Inner Tube Stabilizer 21 2248851 Başlık Ayar Somunu Hex Nut 1" x 1/8" UNC
11 2249001 N-WL Portkron N-WL Reaming Shell 22 2248861 Başlık Mili Spindle
23 2248881 Başlık Pulu Shut-Off Valve Washer
24 2442091 Başlık Lastiği Shut-Off Valve
25 2243121 Başlık Rulmanı Thrust Bearing
26 2248891 Mil Yatağı Spindle Bushing
27 2182981 Alt Rulman Thrust Bearing
28 2243131 Başlık Baskı Yayı Compression Spring
29 250086971 Kilitleme Somunu Lock Nut
30 2406771 İç Tüp Bağlantısı Inner Tube Cap
22mm Misket
22mm Ball
31 2623741 Paraşüt Bilya Yatağı Check Valve Body
24 32 25
2373821
