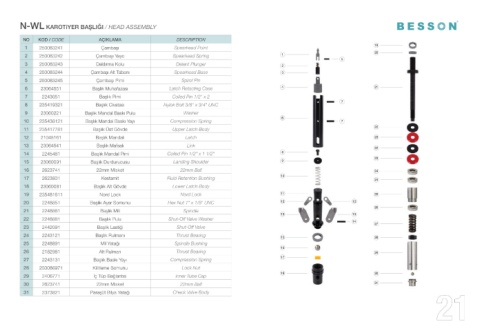

H-WL-U OVERSHOT / OVERSHOT N-WL KAROTiYER BAŞLIĞI / HEAD ASSEMBLY

NO KOD / CODE AÇIKLAMA DESCRIPTION
1 250083241 Çambaşı Spearhead Point
2 250083242 Çambaşı Yayo Spearhead Spring
3 250083243 Daldırma Kolu Detent Plunger
4 250083244 Çambaşı Alt Tabanı Spearhead Base
5 250083245 Çambaşı Pimi Spirol Pin
6 23064551 Başlık Muhafazası Latch Retacting Case
7 2243051 Başlık Pimi Coiled Pin 1/2" x 2
8 235419321 Başlık Civatası Nylok Bolt 3/8" x 3/4" UNC
9 23060221 Başlık Mandal Baskı Pulu Washer
NO KOD / CODE AÇIKLAMA DESCRIPTION 10 235438121 Başlık Mandal Baskı Yayı Compression Spring
1 325991 Halat Bağlama Aparatı Cable Eye Swivel 11 235417781 Başlık Üst Gövde Upper Latch Body
2 335478531 H-WL Yeraltı Overshot Üst Gövdesi H-WL-U Overshot Upper Body 12 21048161 Başlık Mandalı Latch
3 350062121 H-WL-U Lastik Pump-in Seal H-WL-U 13 23064541 Başlık Mafsalı Link
4 335439971 H-WL-U Yeraltı Lastik Yatağı H-WL-U Seal Seat 14 2245481 Başlık Mandal Pimi Coiled Pin 1/2" x 1 1/2"
5 3623741 22mm Misket Ball 22mm 15 23060091 Başlık Durdurucusu Landing Shoulder
6 3623801 Kestamit Indicator Bushing 16 2623741 22mm Misket 22mm Ball
7 335478541 H-WL-U Overshot Başlığı H-WL-U Overshot Head 17 2623801 Kestamit Fluid Retention Bushing
8 335420271 Overshot Mandal Yayı Lifting Dog Spring 18 23060081 Başlık Alt Gövde Lower Latch Body
9 33540291 Overshot Mandalı Lifting Dog 19 235481611 Nord Lock Nord Lock
10 350084311 Dolu Pim 1/2" x 2-1/8" Press Fit Pin 1/2" x 2-1/8" 20 2248851 Başlık Ayar Somunu Hex Nut 1" x 1/8" UNC
11 3500352 Pim 1/4” x 2” Coiled Pin 1/4" x 2" 21 2248861 Başlık Mili Spindle
22 2248881 Başlık Pulu Shut-Off Valve Washer
23 2442091 Başlık Lastiği Shut-Off Valve
24 2243121 Başlık Rulmanı Thrust Bearing
25 2248891 Mil Yatağı Spindle Bushing
26 2182981 Alt Rulman Thrust Bearing
27 2243131 Başlık Baskı Yayı Compression Spring
28 250086971 Kilitleme Somunu Lock Nut
29 2406771 İç Tüp Bağlantısı Inner Tube Cap
22mm Ball
22mm Misket
30 2623741 Paraşüt Bilya Yatağı Check Valve Body
2373821
31
20 21
