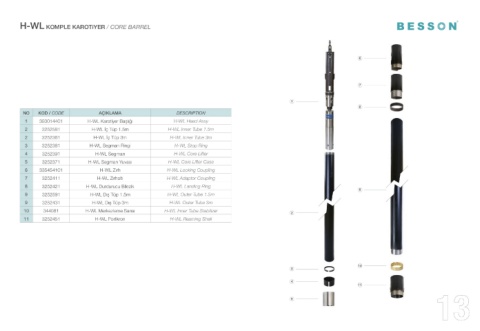

H-WL KAROTiYER BAŞLIĞI / HEAD ASSEMBLY H-WL KOMPLE KAROTiYER / CORE BARREL

NO KOD / CODE AÇIKLAMA DESCRIPTION
1 350083251 Çambaşı Spearhead Point
2 350083252 Çambaşı Yayı Spearhead Spring
3 350083253 Daldırma Kolu Detent Plunger
4 350083254 Çambaşı Alt Tabanı Spearhead Base
5 350083255 Çambaşı Pimi Spirol Pin
6 350013321 Başlık Muhafazası Latch Retacting Case
7 3245241 Başlık Pimi Coiled Pin 1/2" x 2-3/4"
8 335419321 Başlık Civatası Nylok Bolt 3/8" x 3/4" UNC
9 31049531 Başlık Mandal Baskı Pulu Washer NO KOD / CODE AÇIKLAMA DESCRIPTION
10 335436191 Başlık Mandal Baskı Yayı Compression Spring 1 350014401 H-WL Karotiyer Başlığı H-WL Head Assy
11 350013421 Başlık Üst Gövde Upper Latch Body 2 3252581 H-WL İç Tüp 1.5m H-WL Inner Tube 1.5m
12 31048181 Başlık Mandalı Latch 2 3252361 H-WL İç Tüp 3m H-WL Inner Tube 3m
13 33062161 Başlık Mafsalı Link 3 3252381 H-WL Segman Ringi H-WL Stop Ring
14 3243051 Başlık Mandal Pimi Coiled Pin 1/2" x 2" 4 3252391 H-WL Segman H-WL Core Lifter
15 31049581 Başlık Durdurucusu Landing Shoulder 5 3252371 H-WL Segman Yuvası H-WL Core Lifter Case
16 3623741 22mm Misket 22mm Ball 6 335454101 H-WL Zırh H-WL Locking Coupling
17 3623801 Kestamit Fluid Retention Bushing 7 3252411 H-WL Zırhaltı H-WL Adaptor Coupling
18 31049571 Başlık Alt Gövde Lower Latch Body 8 3252421 H-WL Durdurucu Bilezik H-WL Landing Ring
19 335481051 Nord Lock Nord Lock 9 3252591 H-WL Dış Tüp 1.5m H-WL Outer Tube 1.5m
20 3445741 Başlık Ayar Somunu Hex Nut 1" x 1/4" UNC 9 3252431 H-WL Dış Tüp 3m H-WL Outer Tube 3m
21 3252311 Başlık Mili Spindle 10 344081 H-WL Merkezleme Sarısı H-WL Inner Tube Stabilizer
22 3252331 Başlık Pulu Shut-Off Valve Washer 11 3252451 H-WL Portkron H-WL Reaming Shell
23 3435131 Başlık Lastiği Shut-Off Valve
24 3245281 Başlık Rulmanı Thrust Bearing
25 3252341 Mil Yatağı Spindle Bushing
26 3243121 Alt Rulman Thrust Bearing
27 3245291 Başlık Baskı Yayı Compression Spring
28 350086341 Kilitleme Somunu Lock Nut
29 3404011 İç Tüp Bağlantısı Inner Tube Cap
22mm Ball
22mm Misket
30 3623741 Paraşüt Bilya Yatağı Check Valve Body
3373821
31
12 13
