Page 12 - Besson Katalog
P. 12

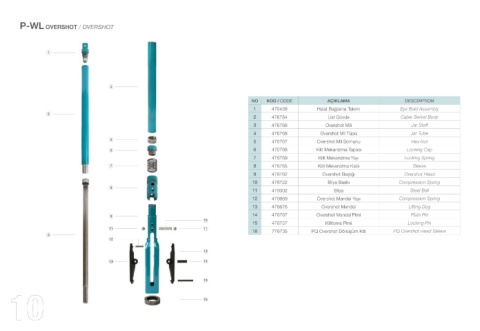

P-WL OVERSHOT / OVERSHOT                                                                                                                                            P-WL-U OVERSHOT / OVERSHOT














                                                                                       NO   KOD / CODE           AÇIKLAMA                   DESCRIPTION
                                                                                        1     470438          Halat Bağlama Takımı        Eye Bold Assembly
                                                                                        2     476784             Üst Gövde                Cable Swivel Body                  NO   KOD / CODE           AÇIKLAMA                   DESCRIPTION
                                                                                        3     476766             Overshot Mili                Jar Staff
                                                                                                                                                                              1     425991         Halat Bağlama Aparatı         Cable Eye Swivel
                                                                                        4     476768           Overshot Mil Tüpü              Jar Tube
                                                                                                                                                                              2    435478531   P-WL Yeraltı Overshot Üst Gövdesi  P-WL-U Overshot Upper Body
                                                                                        5     470767          Overshot Mil Somunu             Hex Nut
                                                                                                                                                                              3    460062121          P-WL-U Lastik            Pump-in Seal P-WL-U
                                                                                        6     470768         Kilit Mekanizma Tapası         Locking Cap
                                                                                                                                                                              4    435439971      P-WL-U Yeraltı Lastik Yatağı   P-WL-U Seal Seat
                                                                                        7     476769          Kilit Mekanizma Yayı          Locking Spring
                                                                                                                                                                              5     4623741           22mm Misket                  Ball 22mm
                                                                                        8     476765          Kilit Mekanizma Kabı            Sleeve
                                                                                                                                                                              6     4623801             Kestamit                 Indicator Bushing
                                                                                        9     476762           Overshot Başlığı             Overshot Head
                                                                                                                                                                              7    435478541       P-WL-U Overshot Başlığı     P-WL-U Overshot Head
                                                                                       10     476722             Bilya Baskı              Compression Spring
                                                                                                                                                                              8    435420271        Overshot Mandal Yayı         Lifting Dog Spring
                                                                                       11     470002               Bilya                      Steel Ball
                                                                                                                                                                              9    43540291          Overshot Mandalı              Lifting Dog
                                                                                       12     470669          Overshot Mandal Yayı        Compression Spring
                                                                                                                                                                             10    450084311       Dolu Pim 1/2" x 2-1/8"     Press Fit Pin 1/2" x 2-1/8"
                                                                                       13     476676           Overshot Mandal               Lifting Dog
                                                                                                                                                                             11     4500352            Pim 1/4” x 2”            Coiled Pin 1/4" x 2"
                                                                                       14     476767         Overshot Mandal Pimi             Plain Pin
                                                                                       15     476757            Kilitleme Pimi               Locking Pin
                                                                                       16     776735        PQ Overshot Dönüşüm Kiti    PQ Overshot Head Sleeve











    10                                                                                                                                                                                                                                                                                                                     11
   7   8   9   10   11   12   13   14   15   16   17
