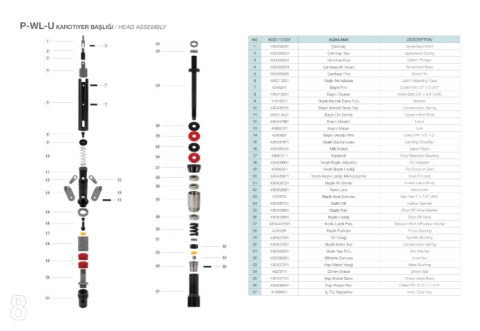

P-WL-U KAROTiYER BAŞLIĞI / HEAD ASSEMBLY P-WL-U KOMPLE KAROTiYER / CORE BARREL

NO KOD / CODE AÇIKLAMA DESCRIPTION
1 450083251 Çambaşı Spearhead Point
2 450083252 Çambaşı Yayı Spearhead Spring
3 450083253 Daldırma Kolu Detent Plunger
4 450083254 Çambaşı Alt Tabanı Spearhead Base
5 450083255 Çambaşı Pimi Spirol Pin
6 450013321 Başlık Muhafazası Latch Retacting Case
7 4245241 Başlık Pimi Coiled Pin 1/2" x 2-3/4"
8 435419321 Başlık Civatası Nylok Bolt 3/8" x 3/4" UNC
9 41049531 Başlık Mandal Baskı Pulu Washer
10 435436191 Başlık Mandal Baskı Yayı Compression Spring
11 450013421 Başlık Üst Gövde Upper Latch Body NO KOD / CODE AÇIKLAMA DESCRIPTION
12 435437961 Başlık Mandalı Latch 1 450014444 P-WL Karotiyer Başlığı P-WL Head Assy
13 43062161 Başlık Mafsalı Link 2 435438021 P-WL İç Tüp 1.5m P-WL Inner Tube 1.5m
14 4243051 Başlık Mandal Pimi Coiled Pin 1/2" x 2" 2 435438011 P-WL İç Tüp 3m P-WL Inner Tube 3m
15 435437971 Başlık Durdurucusu Landing Shoulder 4261611 P-WL Segman Ringi P-WL Stop Ring
16 435485441 Milli Misket Valve Piston 3
17 43061311 Kestamit Fluid Retention Bushing 4 4261621 P-WL Segman P-WL Core Lifter
18 435439951 Yeraltı Başlık Adaptörü PU Adaptor 5 4521721 P-WL Segman Yuvası P-WL Core Lifter Case
19 42006961 Yeraltı Başlık Lastiği PU Pump-in Seal 6 450079481 P-WL Zırh P-WL Locking Coupling
20 435439971 Yeraltı Başlık Lastiği Merkezleyicisi Seal PU Seat 7 435438481 P-WL Zırhaltı P-WL Adaptor Coupling
21 435408721 Başlık Alt Gövde Lower Latch Body 435438141 P-WL Durdurucu Bilezik P-WL Landing Ring
22 435452061 Nord Lock Nord Lock 8
23 4374751 Başlık Ayar Somunu Hex Nut 1" x 1/2" UNC 9 435438021 P-WL Dış Tüp 1.5m P-WL Outer Tube 1.5m
24 435480731 Delikli Mil Hollow Spindle 9 435438011 P-WL Dış Tüp 3m P-WL Outer Tube 3m
25 435403001 Başlık Pulu Shut-Off Valve Washer 4449231 P-WL Merkezleme Sarısı P-WL Inner Tube Stabilizer
10
26 435403081 Başlık Lastiği Shut-Off Valve 11 4261681 P-WL Portkron P-WL Reaming Shell
27 4354402991 Konik Lastik Pulu Tapered Shut-Off Valve Washer
28 4245281 Başlık Rulmanı Thrust Bearing
29 435407941 Mil Yatağı Spindle Bushing
30 435407551 Başlık Baskı Yayı Compression Spring
31 435443241 Baskı Yayı Pulu Flat Washer
32 450086351 Kilitleme Somunu Lock Nut
33 435407371 Kep Misket Yatağı Valve Bushing
34 4623741 22mm Misket 22mm Ball
35 435407451 Kep Misket Sarısı Check Valve Body
36 435438041 Kep Misket Pimi Coiled Pin 3/16" x 1-3/4"
37 41008651 İç Tüp Bağlantısı Inner Tube Cap
8 9
