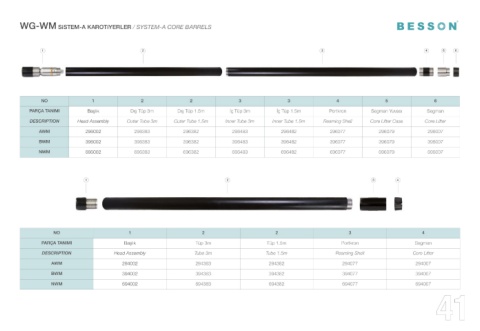

KAROTiYERLER / CORE BARRELS WG-WM SiSTEM-A KAROTiYERLER / SYSTEM-A CORE BARRELS
NO 1 2 2 3 3 4 5 6
PARÇA TANIMI Başlık Dış Tüp 3m Dış Tüp 1.5m İç Tüp 3m İç Tüp 1.5m Portkron Segman Yuvası Segman
DESCRIPTION Head Assembly Outer Tube 3m Outer Tube 1.5m Inner Tube 3m Inner Tube 1.5m Reaming Shell Core Lifter Case Core Lifter
AWM 296002 296383 296382 296483 296482 296077 296079 296007
BWM 396002 396383 396382 396483 396482 396077 396079 396007
NWM 696002 696383 696382 696483 696482 696077 696079 696007
KONVANSiYONEL KAROTiYERLER / CONVENTIONAL CORE BARRELS
METRiK KAROTiYERLER SiSTEM-A NO 1 2 2 3 4
BESSON metrik sistem karotiyerleri “A” çaptan “H” çapa kadar çift ve tek tüplü olmak üzere ISO PARÇA TANIMI Başlık Tüp 3m Tüp 1.5m Portkron Segman
3551-1 standartına uyacak şekilde imal edilen karotiyer tüpleri, karotiyer başlıkları, portkron, segman DESCRIPTION Head Assembly Tube 3m Tube 1.5m Reaming Shell Core Lifter
ve segman yuvaları kullanılarak hazırlanmaktadır.
AWM 294002 294383 294382 294077 294007
SYSTEM-A CORE BARREL BWM 394002 394383 394382 394077 394007
NWM 694002 694383 694382 694077 694007
BESSON metric System-A core barrels are manufactured from size “A” to size “H” by using core
40 standard. 41
barrel heads, tubes, reaming shells, core lifter cases and core lifters produced under ISO 3551-1
