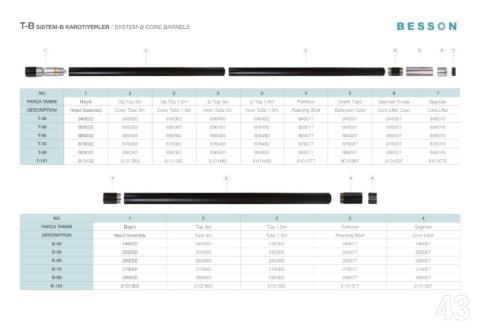

Page 45 - Besson Katalog

KAROTiYERLER / CORE BARRELS T-B SiSTEM-B KAROTiYERLER / SYSTEM-B CORE BARRELS

NO 1 2 2 3 3 4 5 6 7
PARÇA TANIMI Başlık Dış Tüp 3m Dış Tüp 1.5m İç Tüp 3m İç Tüp 1.5m Portkron Uzantı Tüpü Segman Yuvası Segman
DESCRIPTION Head Assembly Outer Tube 3m Outer Tube 1.5m Inner Tube 3m Inner Tube 1.5m Reaming Shell Extension Tube Core Lifter Case Core Lifter
T-46 846002 846383 846382 846483 846482 846077 846087 846007 846079
T-56 856002 856383 856382 856483 856482 856077 856087 856007 856079
T-66 866002 866383 866382 866483 866482 866077 866087 866007 866079
T-76 876002 876383 876382 876483 876482 876077 876087 876007 876079
T-86 886002 886383 886382 886483 886482 886077 886087 886007 886079
T-101 810102 8101383 8101382 8101483 8101482 8101077 8010087 8101007 8101079

KONVANSiYONEL KAROTiYERLER / CONVENTIONAL CORE BARRELS
NO 1 2 2 3 4
PARÇA TANIMI Başlık Tüp 3m Tüp 1.5m Portkron Segman
METRiK KAROTiYERLER SiSTEM-B
DESCRIPTION Head Assembly Tube 3m Tube 1.5m Reaming Shell Core Lifter
BESSON Metrik Sistem-B karotiyerleri 46mm çaptan, 101mm çapa kadar çift ve tek tüplü olmak B-46 246002 246383 246382 246077 246007
üzere ISO 3552-1 standartına uyacak şekilde imal edilen karotiyer tüpleri, karotiyer başlıkları, portkron, B-56 256002 256383 256382 256077 256007
segman, segman yuvaları ve uzantı tüpleri kullanılarak hazırlanmaktadır. B-66 266002 266383 266382 266077 266007
B-76 276002 276383 276382 276077 276007
SYSTEM-B CORE BARREL B-86 286002 286383 286382 286077 286007
B-101 2101002 2101383 2101382 2101077 2101007
BESSON Metric System-B core barrels are manufactured from 46mm size to 101mm size by using
core barrel heads, tubes, reaming shells, core lifter cases, core lifters and extension tubes produced
42 according to ISO 3552-1 standard for both “T” and “B” type. 43
